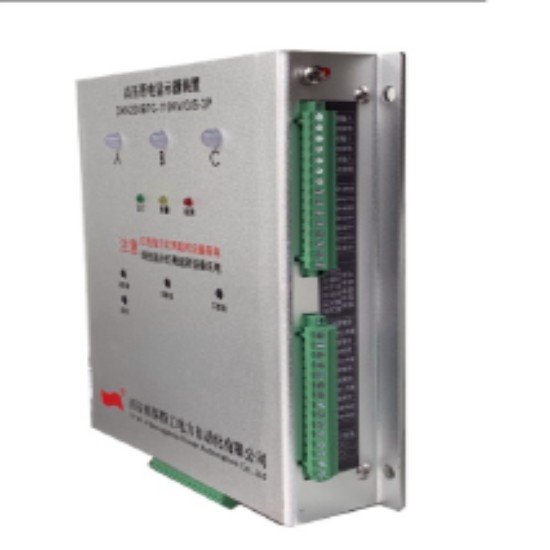

    柜内壁挂式安装方式

    发布时间:2023-02-21  浏览:1385次  字号:

           本设备较以往设备更智能,有自动校准功能,较以往可调式减少设备的操作流程内部采用美国进口芯片,台湾继电器,大部分电子芯片采用军品级或工业级.可保障设备长期在恶劣环境中稳定工作数年。
    1、装置的有电、无电指示采用双色 LED 灯,红灯表示有电,绿灯表示无电。装置具有运行指示灯,装置正常工作时,运行灯按一定频率闪烁。
    2、自检功能
    自检功能用于检测装置本体是否正常工作,当按下"弊约"穀按键后,装置 A 、 B 、 C 三相的状态指示灯以及对应的出口以0.2s时间间隔分相依次变位,此时可查看装置的硬件回路是否存在异常。
    3、通信功能:装置具有一路RS485通信接口,支持在线校准及调试功能,同时支持通信方式接入变电站五防系统。
    4、当某一相有电时, CPU 驱动相应的出口继电器动作。继电器触点容量为250V/5A:装置具有7组独立无源出口,出口通断次数不低于10000次。
    5、告警指示当出现异常操作时,装置点亮告警指示灯:
    6、故障指示当出现故障时,装置点亮故障指示灯:
    7、校准功能当装置有电时(主设备无电)依次按下 ABC 校准按键来清除已储存数据。当主设备带电时,依次按下 ABC 校准键(间隔4秒),储存此时的信号强度,当设备电压正负波动时装置也是工作的。如装置在不同的电压使用时,在信号引入前必须按下校准键,清除已储存的信号后方可使用。重复上面操作继续在不同电压上使用。
    8、防护等级
    户内型智能高压带电显示器应满足囚犯的防护等级要求:
    户外型智能高压带电显示器应满足IP54的防护等级要求。
