概述

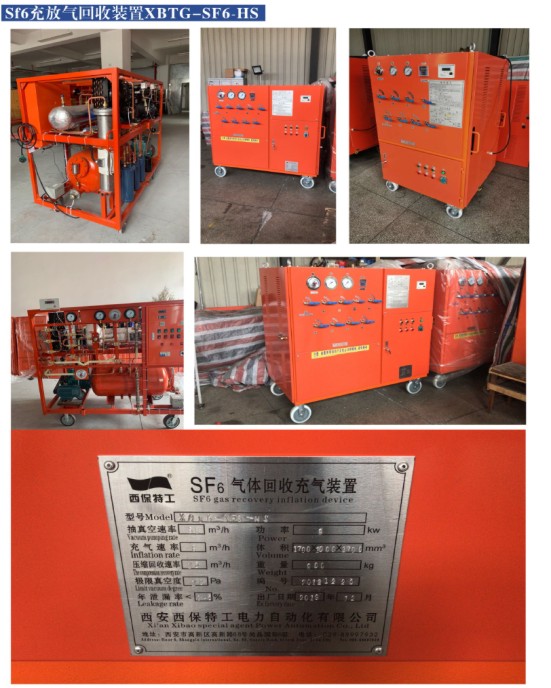

SF6气体回收充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门,对各种电器设备进行抽真空,对电器设备充人SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理、压缩液化贮存到贮罐。回收装置适用于各种电压等级的SF6电器及 GIS 组合电器等。
该装置按照国家电力部 DL /T662-2009《六氟化硫充气及回收装置》标准,参考了世界著名品牌的产品,并采用最新国家专利技术研制开发的回收装置,装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成,具有如下主要功能:
1、对装置本机以及电器设备、贮罐、抽真空和真空度的测量;
2、对SF6电器设备中的气体进行回收;
3、对回收和回充的SF6气体进行干燥、净化处理;
4、对SF6电器进行快速气化充气;
5、对电器中SF6气体进行压缩贮存。
二、主要技术性能指标
(1)型式:移动式、风冷式
(2)工作原理:
a 、使用双级压缩机系统液化回收SF6气体。
b 、冷凝、热交换器和风扇辅助气体回收和回充。 c 、充气时经缓冲气化充人。
(3)工作环境温度:-10℃~+40℃
(4)主要性能及技术参数
1、装置极限真空度:<10Pa
2、装置抽真空速率:60m口/ h (真空泵极限真空度小于6x102Pa)
3、装置充气初压力:<133 Pa (用户要求自定)
4、装置充气终压力:≤0.8MPa
5、装置充气速率:>8m3/h
6、装置回收初压力:≤0.8M Pa
7、装置回收终压力:<1-5k Pa
8、装置回收压缩机速率:16m3/h
9、装置年泄漏率:<0.5%
10、装置贮罐150L
11、外形尺寸约:1700mm x 1000mm x 1700mm
12、贮存方式:常温液态
13、噪声:≤70dB声压级
14、干燥过滤器再生方式:真空自再生加热活化处理
15、电源:交流三相380V±10%、50HZ
16、装置总功率:<9KW
17、装置重量约:900公斤
